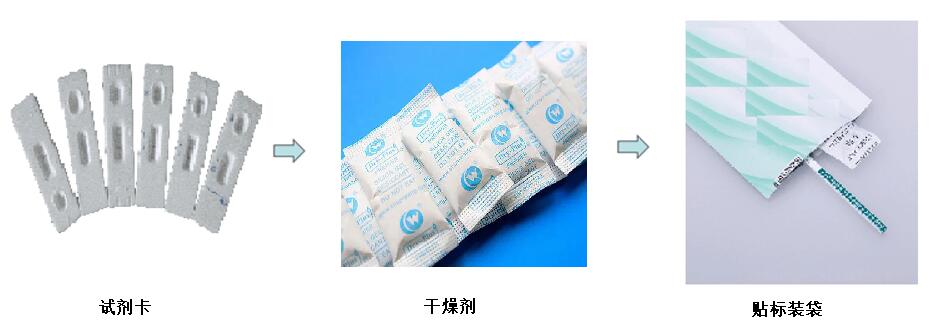

膠體金試紙條儲料—>試紙自動供料—>CCD檢測及定位不良—>自動裁切—>剔除不良—>接料定位—>底殼供料—>試紙裝入底殼—>CCD視覺檢測入殼效果—>面蓋供料—>紫外雷射打標—>打標效果CCD檢測—>壓合面蓋—>壓合效果複檢CCD—>自動出料到包裝機軌道—>乾燥劑振動盤供料—>包裝袋儲料供料—>包裝袋自動打標貼標—>標籤效果CCD檢測—>試劑卡及乾燥劑裝袋—>裝袋效果檢測及稱重檢測—>封口機封口—>自動出料計數等一系列動作,各檢測工位均配寘自動剔除不良品功能。 此條生產線,可使膠體金類試劑卡後段生產包裝工序實現完全自動化,同時CCD讀碼功能將產品資訊同步綁定上傳到客戶工廠MES系統,可實現產品資訊存儲與追溯。

2.設備參數
取放精度:±0.1mm;斬切精度: ±0.05mm;視覺定位精度: ±0.05mm
生產效率:≥40PCS/min , 整機生產效率約3600~4200PCS/H(雙通道,效率受卡殼尺寸精度影響)
成品合格率:≥99.8%;
視覺識別準確率:≥99.8%
設備稼動率:≥90%;
人工:1.5人
氣壓:0.6mpa(加可調氣閥)、真空負壓值大於65kpa
電源:AC380V 50HZ (功率:10KW)
設備主體外型尺寸約:約L *W *H = 5500mm*1300mm *1900mm
設備重量:約5000KG
